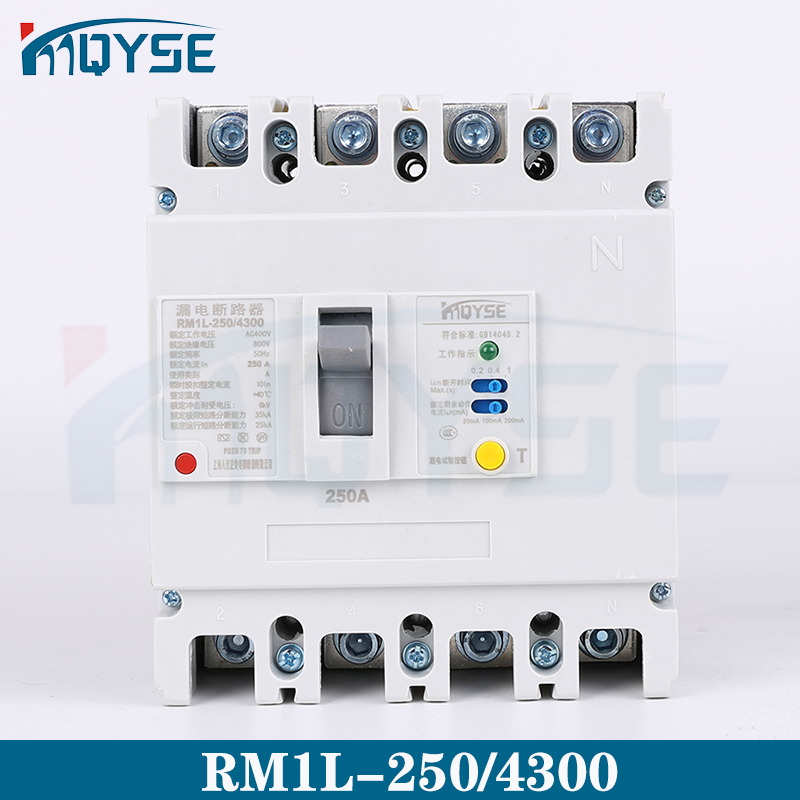

CM1LE-250L/4300

  • CM1LE-250L/4300
  • CM1LE-250L/4300

产品描述:

一,产品用途及适用范围RM1L系列剩余电流动作断路器(以下简称断路器),主要适用于交流50Hz,额定工作电压为400V,额定电流至800A的配电网络中,用来对人提供间接接触保护,也可用来防止因设备绝缘损坏,产生接地故障电流而引起的火灾危险,并可用来分配电能和保护线路及电源设备的过载和短路,还可作为线路的不频繁转换和电动机不频繁启动之用。本断路器适用于隔离,符号表示为本产品符合GB/T14048.2-2008《低压开关设备和控制设···

  • 一,产品用途及适用范围

    RM1L系列剩余电流动作断路器(以下简称断路器),主要适用于交流50Hz,额定工作电压为400V,额定电流至800A的配电网络中,用来对人提供间接接触保护,也可用来防止因设备绝缘损坏,产生接地故障电流而引起的火灾危险,并可用来分配电能和保护线路及电源设备的过载和短路,还可作为线路的不频繁转换和电动机不频繁启动之用。

    本断路器适用于隔离,符号表示为

    本产品符合GB/T14048.2-2008《低压开关设备和控制设备第2部分:断路器》标准。

    三,正常使用、安装和运输的条件

    正常使用条件
    ●周围空气温度不超过+40℃,且其24H内的平均值不超过+35℃,下限不低于-5℃。
    注:在周围空气温度高于+40℃或低于-5℃的条件下使用的断路器应与制造厂协商。
    ●安装地点的海拔不超过2000m。
    ●大气的相对湿度在周围**温度的+40℃时不超过50%。在较低温度下可以允许有较高的相对湿度,例如+20℃时高达90%。对由于温度变化偶尔产生在产品上的凝露应采取特殊的措施;
    ●污染等级3;
    ●在无爆炸危险的介质中,且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方。
    正常安装条件
    ● 安装在无冲击振动及无雨雪侵袭的地方,安装板与各方向倾斜度不超过5°;
    ● 断路器主电路的安装类别为Ⅲ,不接至主电路的辅助电路和控制电路安装类别为Ⅱ;
    ● 断路器安装场所附近的外磁场,在任何方向不应超过5倍的地球磁场;
    ● 断路器安装电磁环境为环境B。

    四,断路器型号分类

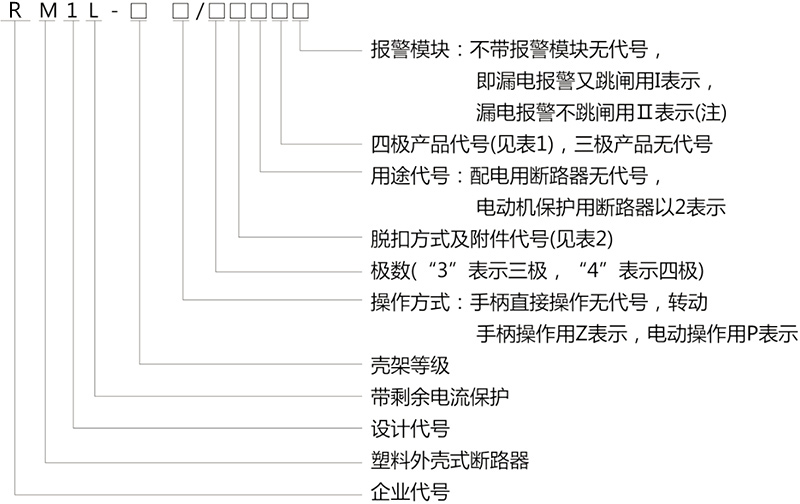

    ● 型号及其含义如下

    RM1L系列漏电断路器-乐清茂进电器有限公司



    上海人民电器开关厂常规型号有:RM1L-125,RM1L-250,RM1L-400,RM1L-630

    RM1L系列漏电断路器-乐清茂进电器有限公司

    备注:

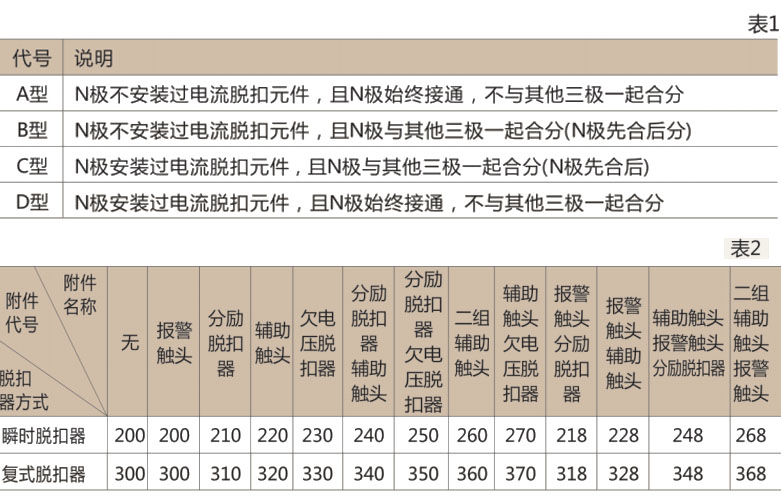

    ①只有4极产品B型和C型才有240、250、218、248、和340、350、318、348规格附件代号;
    ②只有RM1L-400和630壳架4极产品B型和C型才有260、270、268和360、370、368规格附件代号。

    断路器的分类
    ●按产品级数分为二极、三极与四极,其中二极产品仅提供RM1L-125/2300一种规格。
    ●按接线方式分为板前接线、板后接线、插入式三种;
    ●按用途分为配电用和电动机保护用;
    ●按过电流脱扣器型式分热动—电磁(复式)型、电磁(瞬时)型两种;

    ●按剩余电流分段时间分为非延时型和延时性两种;
    ●按操作方式分为:手柄直接操作、电动机操作(用P表示)、旋转手柄操作(开关柜用,用Z表示)。

    五,主要技术参数

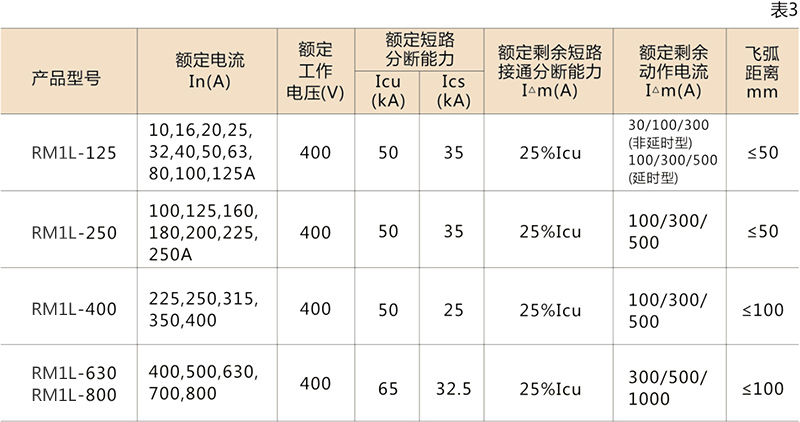

    ● 本系列断路器Ui为690V,Uimp为8kV。其主要技术参数见表3

    RM1L系列漏电断路器-乐清茂进电器有限公司

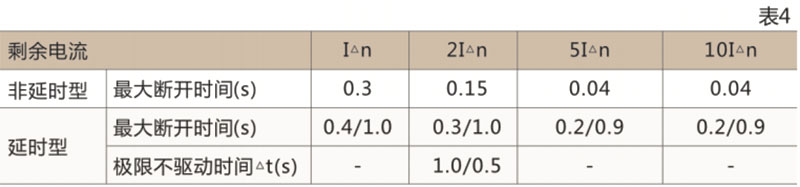

    ● 断路器的剩余电流动作保护时间件表4

    RM1L系列漏电断路器-乐清茂进电器有限公司

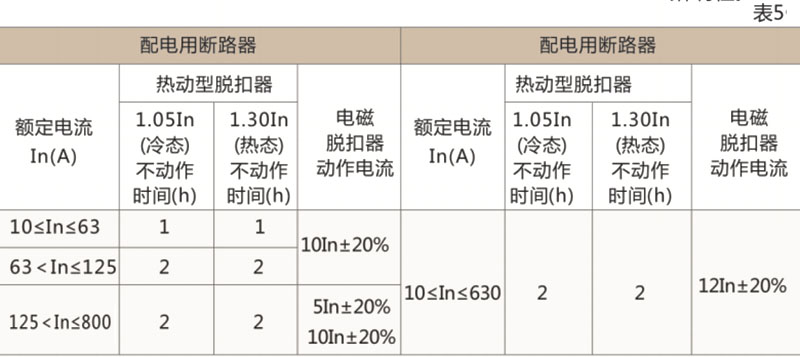

    ● 过电流脱扣器具有反时限特性的热动型长延时脱扣器及瞬时动作的电脱扣器组成,气动作特性。

    RM1L系列漏电断路器-乐清茂进电器有限公司



    ● 附属装置的技术数据

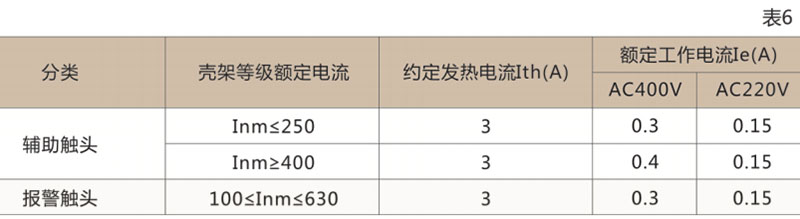

    1,辅助触头的报警触头的额定值见表6

    RM1L系列漏电断路器-乐清茂进电器有限公司

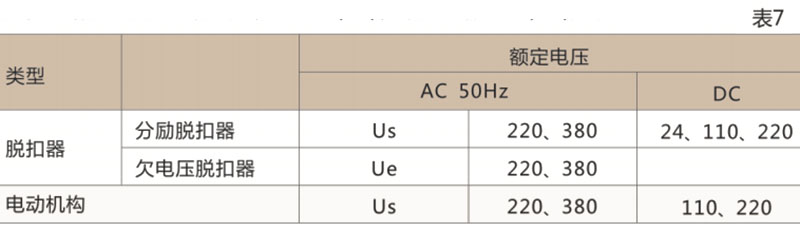

    2,控制电路脱扣器及电动机的额定控制电源电压(Us)和额定工作电压(Ue)见表7

    RM1L系列漏电断路器-乐清茂进电器有限公司

    分励脱扣器的外加电压介于额定控制电源电压70%~110%之间时,能可靠分段断路器,
    当电源电压下降到欠电压脱扣器额定工作电压的70%~35%范围之内,欠电压脱扣器能可靠地分段断路器;当电源电压低于欠电压脱扣器额定工作电压的35%时,欠电压脱扣器能防止断路器闭合;当电源电压高于欠电压脱扣器额定工作电压的85%时,欠电压脱扣器能保证断路器可靠闭合。
    警告:欠电压脱扣器必须先通电,断路器才能再扣及合闸,否则将损坏断路器
    电动操作机构在额定频率下,电源电压在85%~110%之间时,能可靠闭合断路器。

    ● 漏电报警模块
    规格:P5-P6端输入电源为AC50Hz、230V或400V。
    P1-P2、P3-P4端触头容量为AC230V 5A。
    注意:1、方式Ⅱ是满足特殊场合需要,用户在采用此功能保护电器时应慎重考虑。

    RM1L系列漏电断路器-乐清茂进电器有限公司

    2、带漏电报警模块的断路器,当发生漏电报警后,必须对模块上的复位按钮进行复位,断路器漏电保护模块才能正常工作。
